全站儀可能已經支持“AR功能”了
對于測量從業者來說,應該都不會忘記測量學課本上對于測量工作的分類:測量工作的服務領域雖十分廣泛,但是本質內容不外乎兩大類,即測定和測設。
測定可以認為是我們常說道的現實捕獲,將現實世界的要素進行采集、抽象到“圖紙”上。在測定上近些年發展迅速,尤其是從光學測量到GNSS測量,再到當前通過影像、激光雷達等現實捕獲技術,讓采集的數據更簡單、也更接近真實世界。
但測設環節依然沒有革命性創新,追其根本,測設是將虛擬設計數據重新標定在現實環境的過程,直到現在我們依然是將設計數據拆分成點要素,通過傳統的全站儀、RTK等進行放樣。

那么如何獲得更好的測設體驗,優化當前測設流程呢?這就是我們今天討論的問題。
當前我們經常提到AR技術,把虛擬數據和現實進行融合,實現對真實世界的“增強”。那是否可以將設計數據跟現實場景疊加“增強”,獲得更好的測設體驗呢?但是我們對AR的認識往往是基于帶激光雷達功能的電腦或者AR眼鏡,將現實的信息進行疊加。這并不是一個可以低成本實現的過程。
那么有沒有簡單實現”AR放樣”的方法呢?這就是我們今天要介紹的內容:徠卡Captivate全站儀上的真實影像和設計數據疊加的功能。

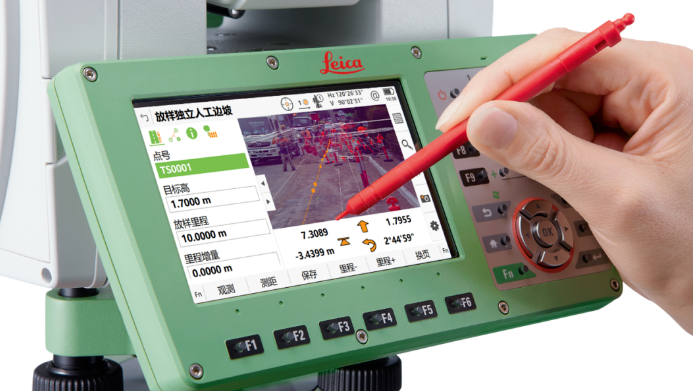

徠卡TS16I、TS60、MS60等全站儀等具有概略相機和望遠鏡相機,可以在測量過程中直接采集到現場的環境影像,設計數據能疊加全站儀采集的影像上去,就可以非常直觀的在現場判斷設計的位置是否在現實場景下已經施工、完成等。

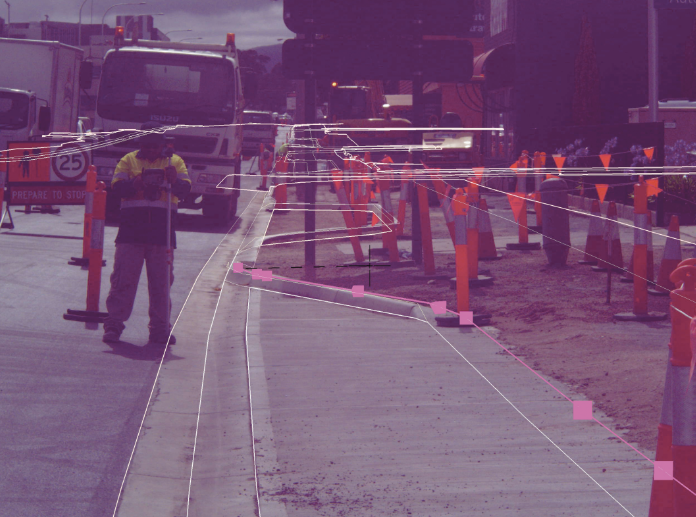

徠卡Captivate系統已經給我們提供了這些功能,無論是建筑設計數據還是道路數據等,均可以在3D瀏覽器中三維呈現,當打開相機的時候會自動將數據和實地影像進行疊加,可以看到設計數據和現實場景完全對應。

所以你的全站儀可能已經支持“AR功能”了。這樣的AR給我們的現場施工帶來哪些優勢呢?我們以城市市政道路施工測量為例。

可以輕松地查看交互式3D測量成果。清晰展示現場基礎設施部分影像,提供現實數據3D設計可視化,以更好把控和實時了解施工項目。測量數據還可以疊加到3D影像上,并且可以為線條分配不同的顏色,以更快地管理復雜的項目。
此外,徠卡Captivate還具有強大的數據處理能力,可以隨時查看各種類型測量數據:點、線、掃描、數字地形模型(DTM) 以及來自 DXF 文件的路線或 3D 數據等,以使道路放樣等作業盡可能簡單高效,測量員不再局限于僅顯示線條的二維紙質設計圖。
徠卡Captivate系統的實地影像疊加使用戶在視覺上更直觀把控測量內容,以幫助用戶實時做出更好的決策,并幫助提高生產力。
你的全站儀真的已經支持“AR功能”了!
聲明:以上內容來源于網絡文章轉載,轉自原創徠卡測量系統應用文章,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
